青鳥消防—JBF-11SF型火災報警控制器電源規格計算說明
JBF-11SF型火災報警控制器內置BYF-PC20型系統電源,該電源采用DC24V輸出,輸出電壓兩路,每路10A最大輸出電流。該電源配套備用電池1組,每組電池DC12V/24AH。本火災報警控制器的電源及電池配置滿足《火災報警控制器 GB4717-2005》 、 《消防聯動控制系統 GB16806-2006》 、 《火災自動報警系統設計規范 GB50116-2013》等相關國標要求。
控制器電源及電池配置的計算依據如下:

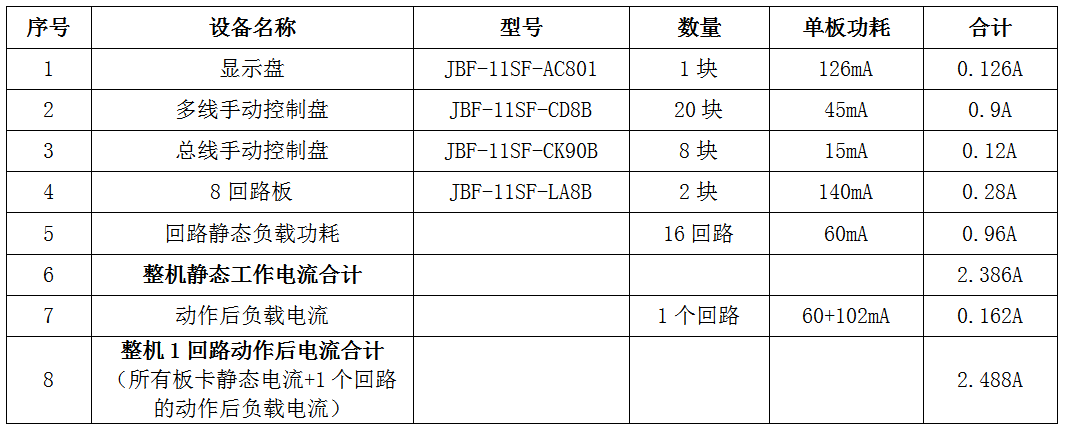

表1:控制器各板卡功耗
通過以上計算得知,JBF-11SF控制器(16回路)整機在靜態待機工作時的電流值為2.386A,在某1回路設備動作后(國標要求不少于50只),整機工作電流2.488A,控制器標配系統電源最大輸出電流10A,完全滿足本機工作需求。

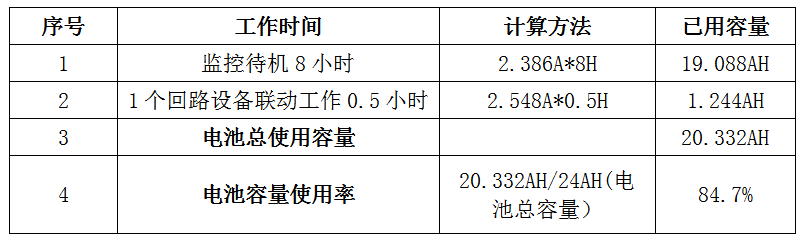

表2:控制器備用電池使用功耗

通過以上計算得知,控制器備用電池在待機8小時后某1回路設備動作后(國標要求不少于50只)持續工作0.5小時,電池容量的總使用率為84.7%。因此控制器標配24AH備用電池容量完全滿足國標要求。
